从第一代混凝土楼板预埋管式，到现在的第三代毛细管辐射式，平面空调末端系统走向最科学、最方便、最适用的科技系统尖端，以更为舒适的方式，为居住者提供柔和辐射采暖制冷。

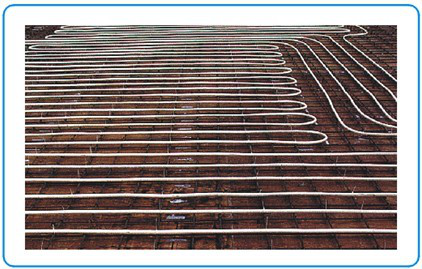

　　第一代 混凝土楼板预埋管式将PE-RT管直接于建筑过程预埋于楼板中，热惰性大，对建筑保温要求很高。冷辐射表面温度不是很均匀，当室内湿度大的时候局部容易产生凝露。无法满足分区温控和灵活调温的个性化要求。

　　第二代 金属吊顶板辐射由于材料本身属性及模块限制关系，金属吊顶板辐射式多用于公建，如写字楼，政府建筑等，较少应用于住宅。

　　第三代 毛细管网辐射毛细管网辐射系统是科学家模仿生物散热原理(植物的叶脉组织，或人体的毛细血管)，于20世纪70年代发明的一种平面空调末端系统。

　　冬季毛细管内通较低温的热水32/28℃(供水/回水)，柔和地向室内辐射热量。夏季毛细管内通温度较高的冷水16/18℃(供水/回水)，柔和地向室内辐射冷量。

　　毛细管网面积大，换热速度快，传热效率高。

        DISMY毛细管网辐射空调系统的介绍

　　毛细管网辐射空调系统

　　如今，现代建筑的空调系统必须要符合很高的要求。传统的空调系统如通风设备和 静态供热很难同时达到最佳热舒适性、最省的空间和节能的要求。毛细管网是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。 用水做冷热媒的毛细管网使用的是弹性塑料，直接铺在房间围护结构表面的下方。这样 房间的天花板、地板和墙壁就会变得非常的温暖或凉爽。

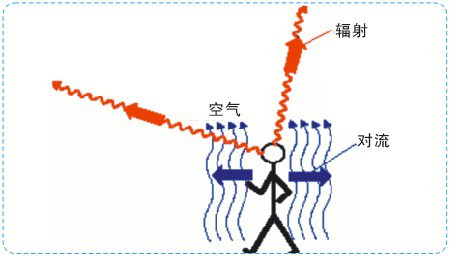

　　这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。辐射是在自然条件下调整各物体间的热平衡。研究已经证明，因为这个原因，毛细管网辐射制冷、采暖系统可使人们感觉更舒适。

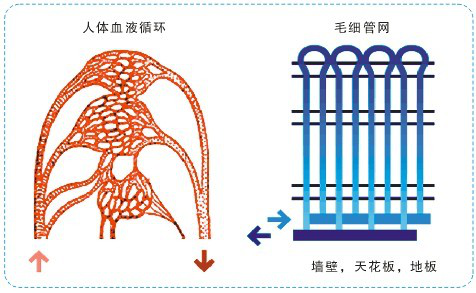

　　毛细管网辐射空调系统原理采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为20mm或40 mm 的毛细管网，犹如人体中的毛细血管，起到着分配、输送和搜集液体的功能。在毛细管网中和人体毛细管中的液体流动速度基本相同，都在0.05-0.2 m/s之间。同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。

　　毛细管网换热技术

　　用毛细管网系统铺设在房间顶棚，墙壁和和地板内，由于毛细管网间隔非常小， 则能够使得房间顶棚或地板的温度基本均匀一致。在这种情况下，传热形式为辐射60%对流40%的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，因此这一静态制冷及自然温暖的环境使人体感到 非常舒适，不会产生常规空调由于需要满足制冷量 或制热量而采用高风速时带来的不舒服的吹风感和相应的干燥感觉。

　　- 相对低的空气流速实现了完全的“安静制冷”。

　　- 相对于平均环境辐射温度的室内空气温度相对偏高，这对于人体的呼吸器官的健康 有利。因此减少了风湿病和呼吸道疾病患病的几率。

　　换热面积最大+可铺装绝对面积最大+换热均匀，这就是毛细管网不可替代的优势

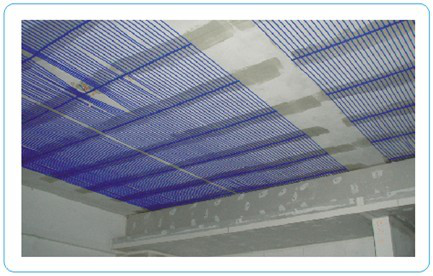

　　顶棚供热制冷

　　制冷工况：

　　- 制冷原理应用热空气比冷空气轻的物理特性。热空气上升后由顶棚降温，被降温 的冷空气积蓄到一定密度后重新下沉，从而供给室内凉爽舒适的温度。此制冷过 程轻柔安静，没有传统空调机把冷空气吹进室内所产生的空气流动噪音。人们不

　　会产生吹风的不舒适感觉。

　　- 吊顶的表面温度取决于供水温度，系统内的循环水温为16°C，则表面制冷温度可达17-19°C 。根据不同的设计方案制冷效率最高可达85 W/m2 。

　　- 采用露点传感控制器起到露点保护作用。在冷辐射表面上安装露点传感器。当空气湿度变化时，露点传感器就会改变自身的电阻。当空气湿度持 续升高有可能会出现结露问题时，露点传感控制器会发出信号，同时升高水温或者关闭冷却环路。当这种情况得以缓解后，控制器重新开启冷却环 路。

　　供热工况：

　　- 如果毛细管网安装在墙壁和顶棚上，而不是安装在地板下，则可以取暖和制冷共用一个系统。冬季取暖时管网中流动的是热水，夏天制冷时管网中换成凉水即可。

　　- 在供热工况中，系统内水温只需28-32°C的低温热水。在这种情况中，吊顶的表 面温度为27°C。

　　- 在供热情况中，该系统与传统空调系统相比，效率要高得多。原因在于要获得同 样的热量所需要的供水温度低得多，因此它的效率也相应得更高。在供水温度较 低的情况下，能够有效利用可再生能源，比如与热泵结合使用或者利用太阳能。

　　1)高舒适度

　　由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。

　　2)安装灵活

　　毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。

　　1、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。

　　2、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。铺装毛细管网的房间不受这些条件限制。

　　3)节能效果好

　　普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般35℃-30℃，比普通地暖节能30%以上，节能显着。特别适合同热泵配合使用，达到更节能的效果。

　　4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修

　　超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。

　　在空调房间内找平后的吊顶下或墙面上先铺设毛细管席，然后抹上5-10mm厚的灰泥，形成辐射面即可。

　　毛细管网的安装厚度小于5毫米。安装的灵活性使系统不仅适合于新建筑，还可在旧建筑中原有基础上进行安装，而不必破坏原地面。

　　5)制热速度快/免维修

　　毛细管网地暖加热速度非常快，最多半小时地板表面温度即可达到所需要求。在关闭取暖系统时其反应速度亦比传统地面采暖快。

　　的蓄热层使地板温度和室温更加稳定。

　　毛细管网内径特别细小，可通过水表面张力达到自动排气作用。

　　毛细管网流动的水是低温低压水，可有效避免高温高压带来的管路损坏。

　　毛细管网使用闭路循环纯净水，可有效避免管路中产生水垢。

　　6)安全可靠，使用寿命长

　　毛细管网采用预制生产，在每一片产品出厂前必须经过耐压测试，具有很高的可靠性，由PPR管构成的毛细管网的使用寿命至少达50年之久。
